1J85/1J485
中文名称：矩形磁滞回线软磁合金
产品特点：具有结晶织构或磁织构及矩形磁滞回线，较高的最大磁导率及饱和磁感。
产品用途：中小功率的磁放大器、双极脉冲变压器、饱和电感、磁调制器、无触点继电器、接触整流器、扼流圈、调幅器，尖峰抑制器以及计算装置和仪表的元件。
产品中心
产品中心
列表展示
全国服务热线
025-52727397 025-52728443
软磁合金
产品简介
中文名称：矩形磁滞回线软磁合金
产品特点：具有结晶织构或磁织构及矩形磁滞回线，较高的最大磁导率及饱和磁感。
产品用途：中小功率的磁放大器、双极脉冲变压器、饱和电感、磁调制器、无触点继电器、接触整流器、扼流圈、调幅器，尖峰抑制器以及计算装置和仪表的元件。
产品规格：
| 牌号 | 规格 | 尺寸（mm） |

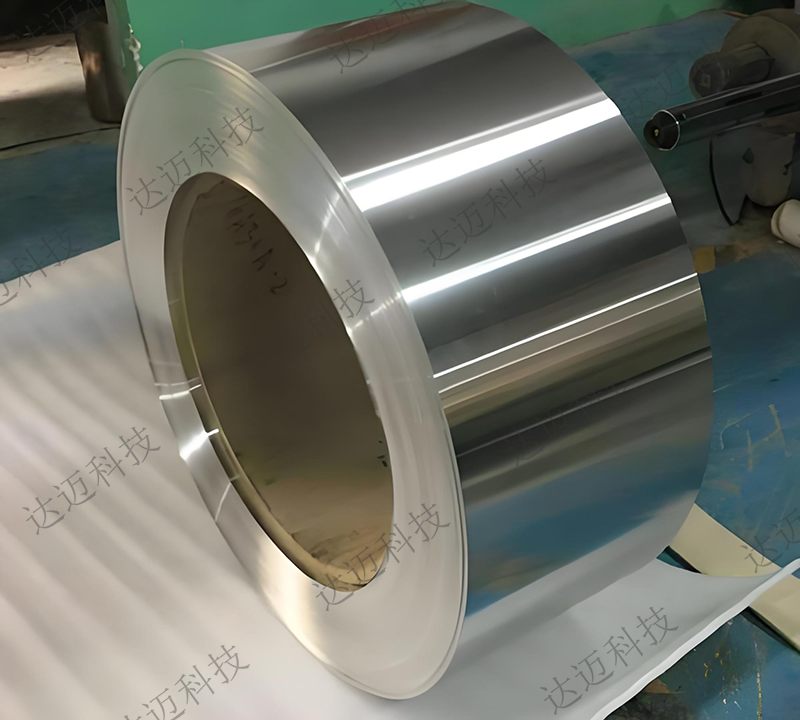

| 1J85/1J485 | 冷轧带材 | ≥0.03~0.1×180~300 ≥0.1~1.0×10~450 ≥1.0~2.5×100~500 |
| 热轧（锻）扁材 | 0.5~3×50-1000 3~20×50~1000 |
|

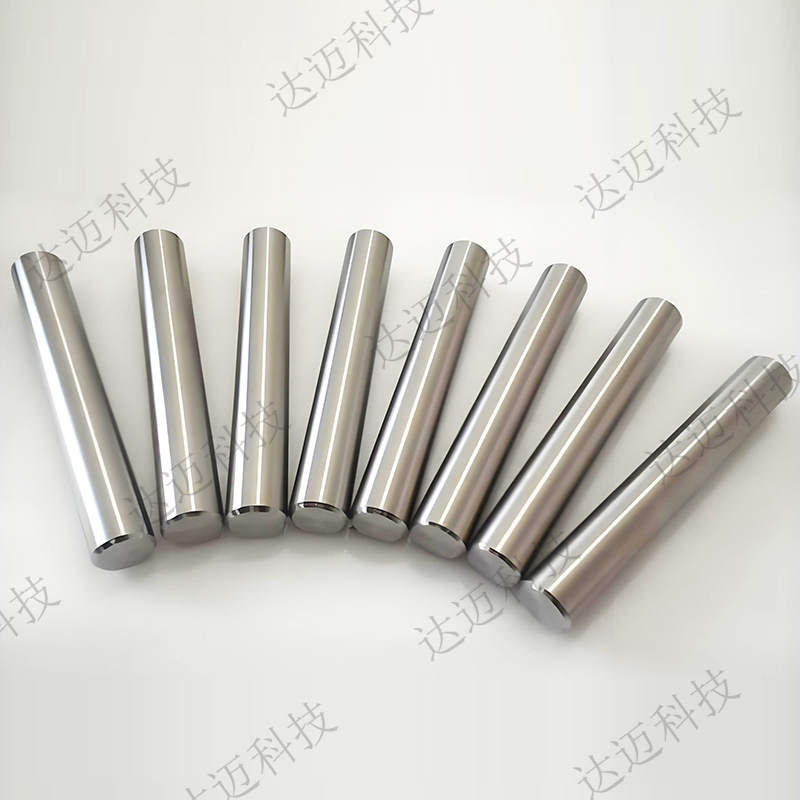

| 热轧（锻）棒材 | Φ20~100或方 Φ2~Φ12×1000~2000 |
|
| 冷拉丝材 | Φ0.1~6.0 |
化学成分：（%）
| 牌号 | C | Si | Mn | P | S | Cr | Co | Mo | Cu | Al | Ni | Fe | 其他元素 |
| 不大于 | |||||||||||||
| 1J85/1J485 | 0.03 | 0.15 ~ 0.30 |
0.30 ~ 0.60 |
0.02 | 0.02 | - | - | 4.8 ~ 5.2 |
0.20 | - | 79.0 ~ 81.0 |
余 | - |
物理性能：
| 密度（g/cm³） | 电阻率（μΩ•m） | 居里点（℃） | 饱和磁致伸缩系数（10⁻⁶） |
| 8.75 | 0.56 | 400 | 0.5 |
磁性能：
| 产品种类 | 级别 | 厚度或直径/mm | 在0.08A/m磁场强度中的磁导率μ0.08 | 最大磁导率μm | 矫顽力（在饱和磁感应强度 ）Hc | 饱和磁感应强度Bs |
| mH/m | A/m | T | ||||
| 不小于 | 不大于 | 不小于 | ||||
| 冷轧带材 | I | 0.005-0.01 | 20. | 87.5 | 4.8 | 0.7 |
| 0.02-0.04 | 22.5 | 100 | 3.6 | 0.7 | ||
| 0.05-0.09 | 35 | 137.5 | 2.4 | 0.7 | ||
| 0.10-0.19 | 37.5 | 187.5 | 1.6 | 0.7 | ||
| 0.20-0.34 | 50 | 225 | 1.2 | 0.7 | ||
| 0.35-1.00 | 62.5 | 312.5 | 0.8 | 0.7 | ||
| 1.10-2.00 | 50 | 187.5 | 1.2 | 0.7 | ||
| 2.10-3.00 | 43.8 | 150 | 1.4 | 0.7 | ||
| II | 0.02-0.04 | 37.5 | 137.5 | 2.4 | 0.7 | |
| 0.05-0.09 | 50 | 175 | 1.6 | 0.7 | ||
| 0.10-0.19 | 62.5 | 225 | 1.2 | 0.7 | ||
| 0.20-0.34 | 75 | 250 | 1 | 0.7 | ||
| 0.35 | 75 | 325 | 0.7 | 0.7 | ||

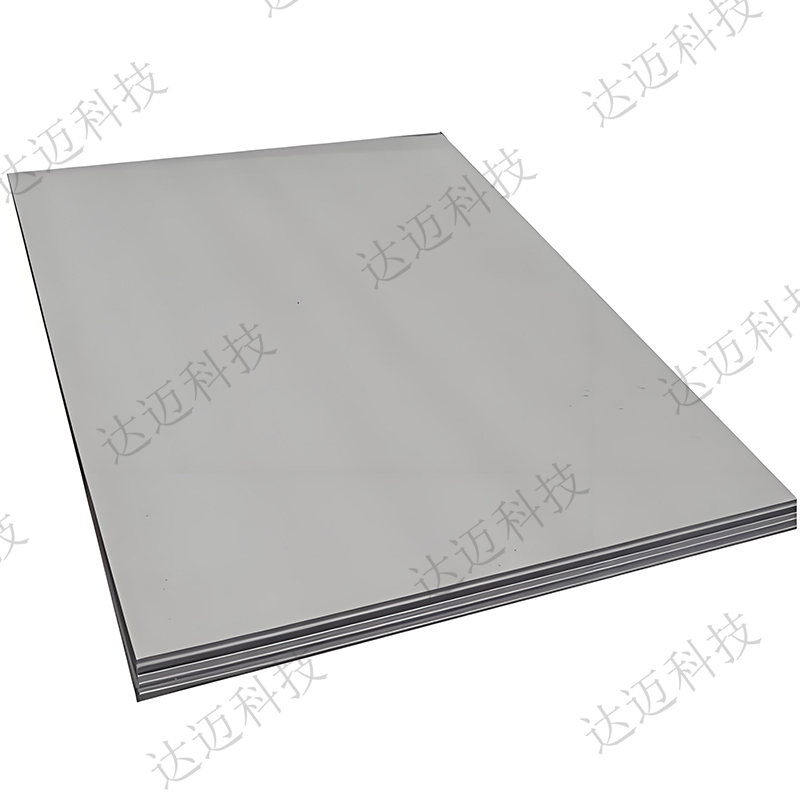

| 冷轧板材 | / | 0.5-1.0 | 56.2 | 275.0 | 0.9 | 0.7 |
| 1.1-2.0 | 45.0 | 175.0 | 1.3 | 0.7 | ||
| 热轧（锻）扁材 | / | 3-30 | 37.5 | 125 | 1.6 | 0.7 |
| 热轧（锻）棒材 | / | 8-120 | 37.5 | 125 | 1.6 | 0.7 |
合金的线膨胀系数（10⁻⁶/°C）
| 20-100℃ | 20-200℃ | 20-300℃ | 20-400℃ | 20-500℃ | 20-600℃ | 20-700℃ | 20-800℃ | 20-900℃ |
| 12.8- 13.0 |
12.5- 12.7 |
13.1- 13.4 |
13.4- 13.8 |
13.9- 14.4 |
14.2- 14.8 |
14.5- 15.2 |
15.0- 15.6 |
15.5- 15.6 |
执行国家标准：GB/T 37797—2019；
技术适用标准：GB/T 32286.1—2015
